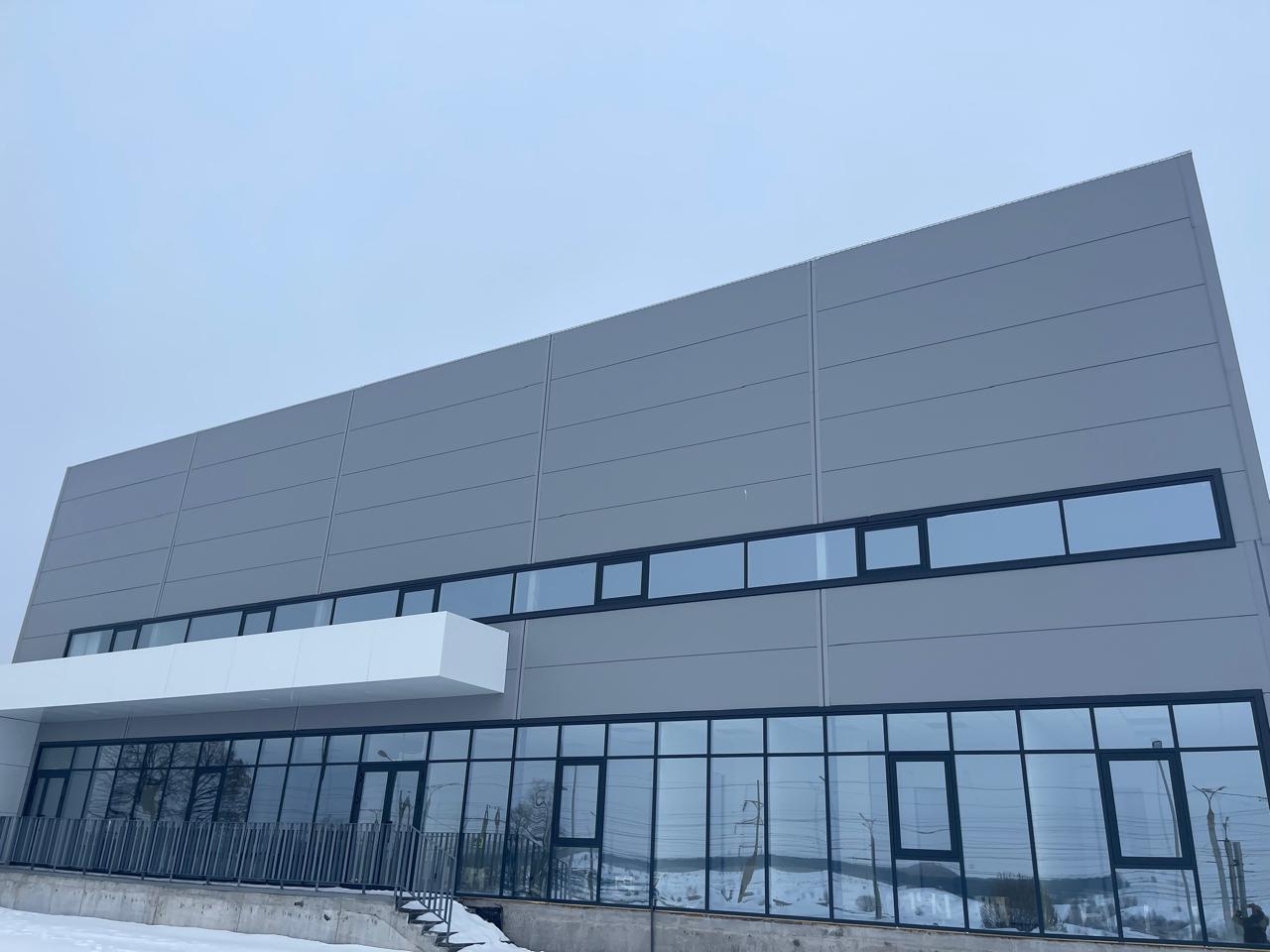

Сэндвич-панель представляет собой самонесущую ограждающую конструкцию, способную воспринимать внешние воздействия — ветровые нагрузки (для стеновых и кровельных панелей) и снеговые нагрузки (для кровельных). Помимо этого, панели должны обеспечивать требуемый уровень теплозащиты, создавая комфортный температурный режим внутри здания.

Теплотехнический расчет является неотъемлемой частью проектирования любого здания и выполняется в соответствии с актуальными нормативными документами — СП 50.13330.2012 «Тепловая защита зданий» и СП 131.13330.2012 «Строительная климатология». В рамках этого расчета определяется требуемое сопротивление теплопередаче ограждающей конструкции. Оно зависит от назначения здания, климатических условий региона, а также от температурно-влажностного режима помещений.

Толщина панели подбирается путем сравнения фактического (приведенного) сопротивления теплопередаче с требуемым значением. Условие выбора:
Ro панели ≥ требуемое Ro.
Значения приведенного сопротивления теплопередаче для продукции Teplant можно найти в разделе «Продукция» на официальном сайте.

При проектировании зданий обязательно проводится расчет внешних воздействий на ограждающие конструкции, включая возможные сочетания нагрузок. Эти расчеты производятся в соответствии с СП 20.13330.2016 «Нагрузки и воздействия» и зависят от географического расположения объекта, а также от параметров самого здания.

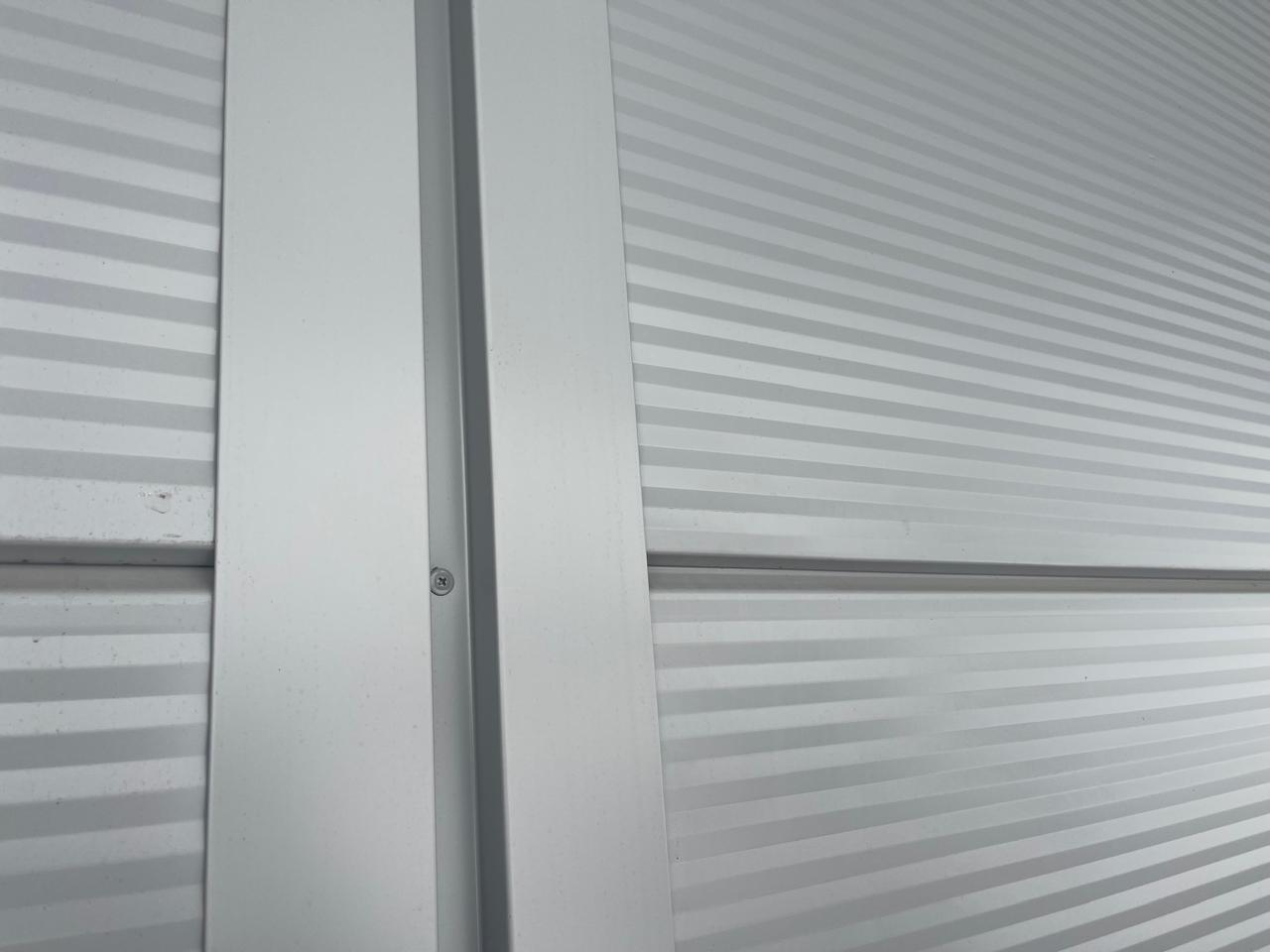

Каркас может быть выполнен из металла, бетона, кирпича, дерева или их комбинации. Наиболее надежным и устойчивым к сейсмическим нагрузкам считается каркас из металлопроката. Для крепления панелей к металлическим опорам применяются самонарезающие шурупы с шайбами, оснащенными EPDM-прокладками. В зависимости от толщины подконструкции могут использоваться как шурупы с предварительным сверлением, так и самосверлящие элементы. Современные самосверлящие шурупы способны проходить подконструкции толщиной до 25 мм без дополнительной подготовки. При установке важно добиться плотного прилегания шайбы, избегая чрезмерного давления на панель. Крепеж должен располагаться строго под углом 90 градусов. Для монтажа необходимо применять специализированный инструмент.

Крепление панелей к бетонным или полнотелым кирпичным основаниям требует обязательного предварительного сверления. В таких случаях используют дюбели типа «spike» и специальные бетонные шурупы с EPDM-прокладками. При работе с деревянными конструкциями возможно как предварительное сверление с применением шурупов по бетону, так и использование самосверлящих элементов, аналогичных тем, что применяются для тонкостенных металлических конструкций (до 5 мм).

«Мы не рекомендуем крепить сэндвич-панели непосредственно к бетонным опорам, – отмечает Роман Филимонов, начальник Бюро технических решений и сервиса АО «Теплант». – Такие конструкции часто не соответствуют требованиям по геометрии и не обеспечивают необходимую плоскость для монтажа. Возможны отклонения от вертикали, наплывы, неровности перекрытий. Кроме того, существует риск повреждения арматуры при сверлении. Всё это затрудняет монтаж и может привести к его невозможности. Поэтому бетонный каркас требует предварительной подготовки: выравнивания, оштукатуривания и т.п. В сложных случаях рекомендуется использовать системы металлического фахверка, которые компенсируют неровности и создают качественную монтажную плоскость».

С 2022г. ООО «Развитие» был выстроен прозрачный формат работы с претензиями, благодаря которому мы отслеживаем вопросы конечных Покупателей по качеству продукции ПГ Teplant – как официальные запросы, так и обычные вопросы по качеству Товара, не переходящие в дальнейшем в стадию претензионной работы. Цель у данного формата только одна – понимать обратную связь конечного Потребителя.

Каждый вопрос по качеству доводится до завода-изготовителя ПГ Teplant и не остается без внимания и обратной связи – там, где происхождение дефекта имеет производственный характер, исправляем за свой счёт.

Просим Вас стараться быть более конструктивными в части направляемых вопросов, не направлять нам обезличенной информации, чтобы побыстрее обозначить сам факт вопроса по качеству Товара. Помимо фотофиксации дефекта, просим прикреплять документацию приобретенного товара – маркировку. Если доставка осуществлялась на условиях сторонних автоуслуг – мы запросим сканы ТН и акты приемки с подписью Грузоперевозчика, если вопрос замеров в замковом положении, то попросим продублировать фото с измерительным инструментом рядом с такими параметрами. Если сразу более конструктивно обозначать предмет вопроса по качеству и вводные условия претензионной работы, то многие решения будут приниматься оперативнее – без предварительного общего ответа, а сразу перейдет к выезду представителя и/или предметного диалога, например, об уценке или перепоставке.

Качество сэндвич-панелей, поставленных на объект, определяется не только исходными показателями используемого сырья, конструкционными особенностями оборудования и уровнем квалификации сотрудников завода-производителя, но также большое значение имеет соблюдение ответственными лицами правил сопровождения и транспортировки груза, стандартов и рекомендаций по разгрузке и хранению товара.

Визуальный осмотр панелей необходимо совершить в кузове автомобиля, с обязательной фото/видеофиксацией и составлением акта в присутствии перевозчика и принимающей стороны при приемке продукции с указанием характера дефекта, в дальнейшем связаться с поставщиком для принятия дальнейших решений по приемке продукции. При
выявлении каких-либо недостатков, необходимо поставить соответствующую отметку в накладной, заверить ее подписью перевозчика и приемщика, сообщить поставщику. Акцентируем внимание! При обнаружении любых видов деформаций/дефектов Товара в транспортном средстве сторона Покупателя обязательно согласно договорного порядка должна осуществить фото/видеофиксацию поврежденного Товара непосредственно в кузове прицепа, а также составить с представителем Продавца (водитель/транспортная компания) акт о браке/выявленных дефектов, где будет четко указано, что обнаружены отклонения до момента начала разгрузки.

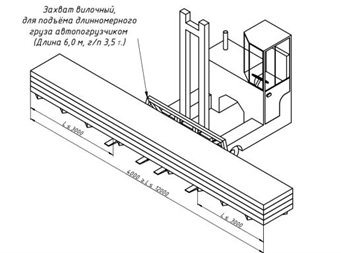

Для выполнения работ по выгрузке пакетов сэндвич-панелей допускается использование автопогрузчиков грузоподъемностью не менее 3,5 т.н. для боковых и не менее 1,5 т.н. для фронтальных. Фронтальным погрузчиком допускается поднимать пакеты товара длиной не более 3 м. Боковым погрузчиком – не более 5 м., для автопогрузчика, имеющего конструктив с дополнительными вилами для транспортировки длинномерных грузов – не более 14м. Ширина вил должна составлять не менее 130 мм, расстояние между вилами не менее 1650 мм. Для исключения замятия нижней облицовки панелей необходимо подкладывать прокладки на вилы погрузчиков. В зоне погрузки завода-производителя, где используются на постоянной основе автопогрузчики, применяется на постоянной основе для прокладок изолон в виде самоклеящейся ленты шириной 100 мм, с дополнительной
ручной фиксацией материала на вилах с помощью скотча.

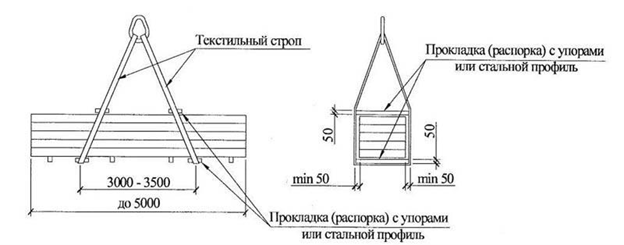

10. В местах подвесов под пакет необходимо поместить деревянные бруски (распорки), выступающие не менее чем на 50 мм за габарит пакета, а также защищающие уголки для исключения повреждений продольных кромок панелей (смотреть схему строповки); ширина подстропных досок при разгрузке краном должна быть от 200 до 300 мм;

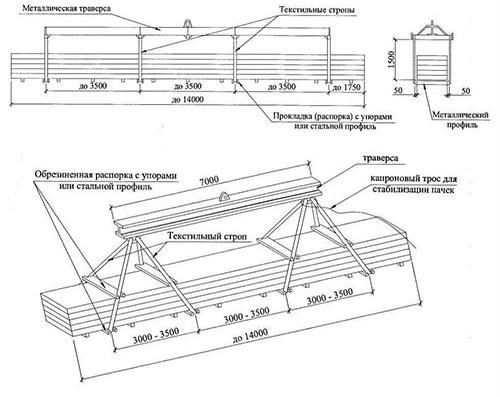

11. Разгрузку пакетов сэндвич-панелей длиной более 5 м необходимо производить только с применением специальных траверс с максимальным пролетом между строповочными лентами 3,5 м. При поднятии пакета необходимо обращать внимание на центр тяжести упаковки. Существенный перевес в какую-либо сторону не допускается – обязательно возникнет механическое повреждение, надрыв облицовки и её отслоение от минераловатного ковра;

12. Упаковку с панелями нельзя тащить или толкать, так как скольжение панелей повреждает их поверхность. Упаковки с панелями разгружаются и складируются всегда на ровную поверхность. Разгрузку пакетов с панелями необходимо производить максимально приближенно, но с учетом рекомендаций по хранению, к месту монтажа.

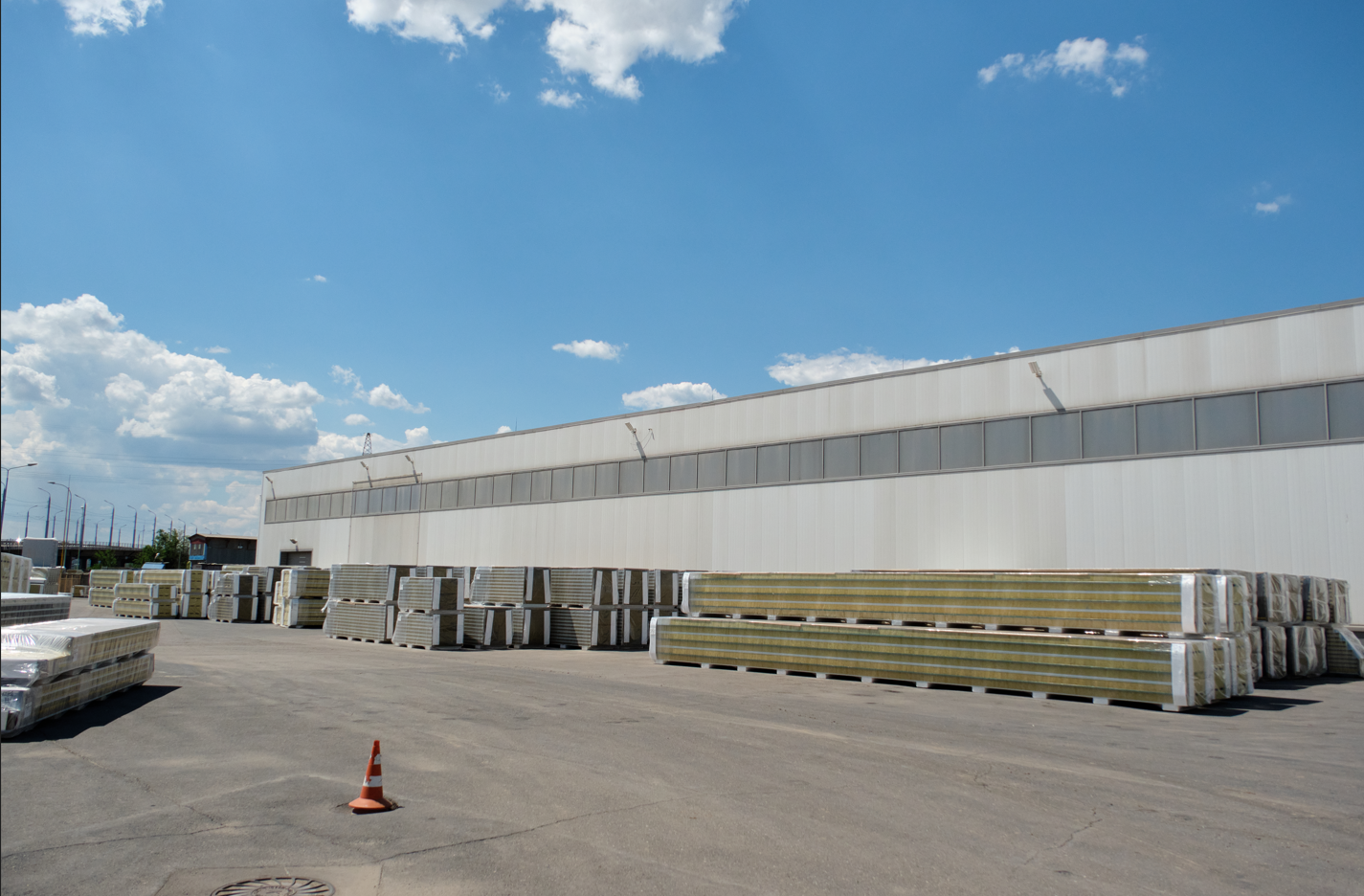

Даже краткосрочное хранение сэндвич-панелей на строительном объекте, не говоря о долгосрочной перспективе складирования, должно в обязательном порядке выполняться в строгом соответствии со стандартами нормативного документа поставки – ТУ завода-изготовителя и/или ГОСТ 32603-2021. Обязательно соблюдение условий хранения по группе Ж3 ГОСТ 15150, который учитывает особенности складирования данных Товаров с учетом технических, физико-механических и эксплуатационных характеристик.

Согласно стандартов ГОСТ 32603-2021 хранение продукции осуществляется в закрытых или других помещениях с естественной вентиляцией без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе (например, каменные, бетонные, металлические с теплоизоляцией и другие хранилища), расположенные в любых макроклиматических районах, в том числе в районах с тропическим климатом. Таким образом, основным требованием по хранению продукции является защита от прямого солнечного света, атмосферных осадков и иных неблагоприятных климатических факторов.

Отказываясь от соблюдения правил хранения, монтажа и эксплуатации, Покупатель принимает на себя риск наступления неблагоприятных последствий, связанных с повреждением, утратой внешнего вида и сокращением срока службы приобретенного им Товара. Основные рекомендации производителя и выдержки из нормативной документации, которыми следует руководствоваться в организации складских территорий для временного хранения сэндвич-панелей:

Во избежание дополнительных внутренних перемещений Товара в пределах строительной площадки, чтобы минимизировать риски возникновения в процессе транспортировки механических повреждений, рекомендуется заранее составить план размещения пакетов сэндвич-панелей на объекте, учитывая габариты пачек, типы и марки продукции, а также удаленность места хранения от сварочных, монтажных и других видов работ, в следствии которых на сэндвич-панелях могут появиться видимые дефекты (попадание искр на облицовки и пр.).
Разгрузка сэндвич-панелей должна выполняться на заранее подготовленную площадку, на которой будет в дальнейшем храниться Товар, с ровным и твердым покрытием, чтобы вес сэндвич-панелей в пакетах правильно распределялся по всей площади пачки на пенополистирольные подкладки. При складировании обязательно должна быть обеспечена устойчивость штабелей пачек сэндвич-панелей. Таким образом, удастся в дальнейшем избежать поперечных вздутий металлических облицовок на сэндвич-панелях в процессе или после монтажа, предотвратить появление изгибов и надломов в местах пенополистирольных подкладок на металлических облицовках.

Площадка для складирования Товара должна иметь уклон для отвода дождевых и талых вод, чтобы избежать риска размытия поверхности площадки и длительного контакта продукции с влагой, что существенно ухудшит физико-механические свойства сэндвич-панелей.
Размещать пакеты сэндвич-панелей нужно не более чем в 2 яруса вне зависимости от толщины на складах закрытого или полузакрытого типов (предполагает наличие навеса), с естественной вентиляцией, без искусственно регулируемых климатических условий, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе (например, каменные, бетонные, металлические каркасы и сооружения).

В зимний период для исключения рисков «вмерзания» и скольжения пакетов сэндвич-панелей на строительной площадке пачки следует укладывать на деревянные подкладки или поддоны с шагом, равным шагу установленных под пачкой пенополистирольных подкладок.
При складировании пакетов сэндвич-панелей и подготовки плана их размещения на строительной площадке рекомендуется учитывать место размещения маркировки производителя, чтобы облегчить поиск и доступность применения требуемых пачек в соответствии с очередностью монтажа.
В случаях кратковременного складирования пакетов сэндвич-панелей (не более 1 календарного месяца) на открытых площадках под прямым воздействием атмосферных осадков нужно обязательно проверять герметичность заводской упаковки, а также дополнительно защищать Товар укрывным водонепроницаемым материалом таким образом, чтобы оставлять возможность проветривания. Важно учитывать, что до применения по назначению сэндвич-панели находятся в заводской упаковке, в которой может начаться реакция конденсата, влияющая на качество Товара, а также на сэндвич-панелях присутствует защитная пленка, требуемая адгезия которой нарушается при воздействия ультрафиолетовых лучей (происходит прикипание).

Во избежание повреждения складируемого Товара, попадания образующихся отходов на поверхность металлических облицовок, вплавления горячих частиц в полимерное покрытие – все монтажные и строительные работы по каркасу здания, включая окрасочные, сварочные и другие виды, связанные с резкой металла, должны быть завершены или проводиться удаленно от места хранения пакетов сэндвич-панелей. Рекомендуемое расстояние складирования сэндвич-панелей от места проведения работ – не менее 10 м. При сильном ветре расстояние рекомендуется увеличить, и/или не выполнять другие виды работ вблизи с место хранения сэндвич-панелей.

Срок хранения сэндвич-панелей в защитной монтажной пленке не должен превышать более 2 календарных месяцев с момента получения уведомления о готовности продукции. Защитная пленка должна быть удалена незамедлительно после монтажа сэндвич-панелей, чтобы избежать нарушения адгезии с полимерным покрытием. В случаях нарушения сроков снятия защитной пленки сразу после применения сэндвич-панелей по назначению могут возникать сложности с процессом её удаления, а также могут оставаться следы клеевого состава на поверхности металлических облицовок в связи с нарушением адгезии между полимерным покрытием и защитной пленкой. Остатки клеевого состава возможно удалить с помощью определенных мероприятий. В случае необходимости получения консультационной помощи – обращаться к производителю Товара.
В случае нарушения заводской упаковки пакетов сэндвич-панелей рекомендуется восстановить её целостность для первичных защитных функций от внешней среды или незамедлительно применить сэндвич-панели по назначению.

Важно понимать, что данные рекомендации не имеют юридического вектора, а составлены специалистами завода-изготовителя только с одной целью: чтобы от момента изготовления сэндвич-панелей до стадии завершения монтажных работ, Товар сохранял свои качественные, технические и эстетические характеристики. Рекомендации созданы, чтобы предупредить вероятность возникновения механических деформаций и нарушения физико-механических характеристик сэндвич-панелей в процессе эксплуатации Покупателем, что в следствие будет сопровождаться простотой монтажа, эстетичным видом здания и долгосрочными партнерскими взаимоотношениями между нашими компаниями.

Компания ООО "Развитие" за прошедший 2024 год добилась существенных высот в своем направлении, увеличив объемы поставок сэндвич-панелей и комплектующих к ним, выполнив все поставленные перед ней задачи, тем самым заслуженно продлив партнерские отношения с заводами Промышленной Группы Teplant на 2025 год.

17-18 мая 2024 года состоялась ежегодная Конференция Дилеров и Партнеров ПГ Teplant 2024. Это мероприятие является важным инструментом для улучшения качества нашего сотрудничества, повышения уровня профессиональных знаний и развития продуктивности взаимодействия между сотрудниками наших компаний.

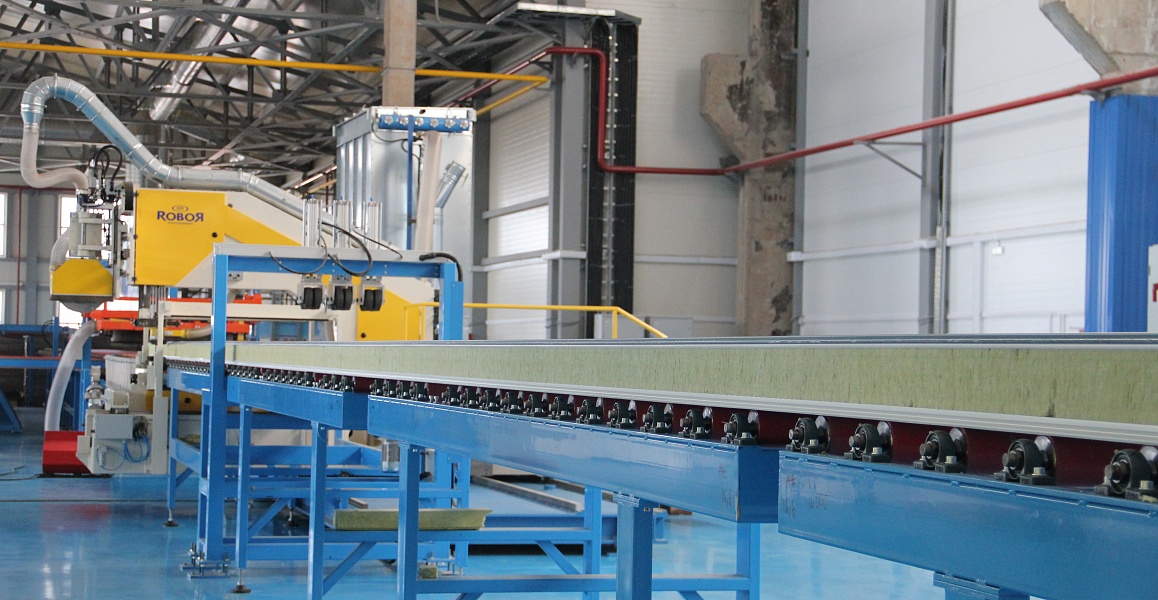

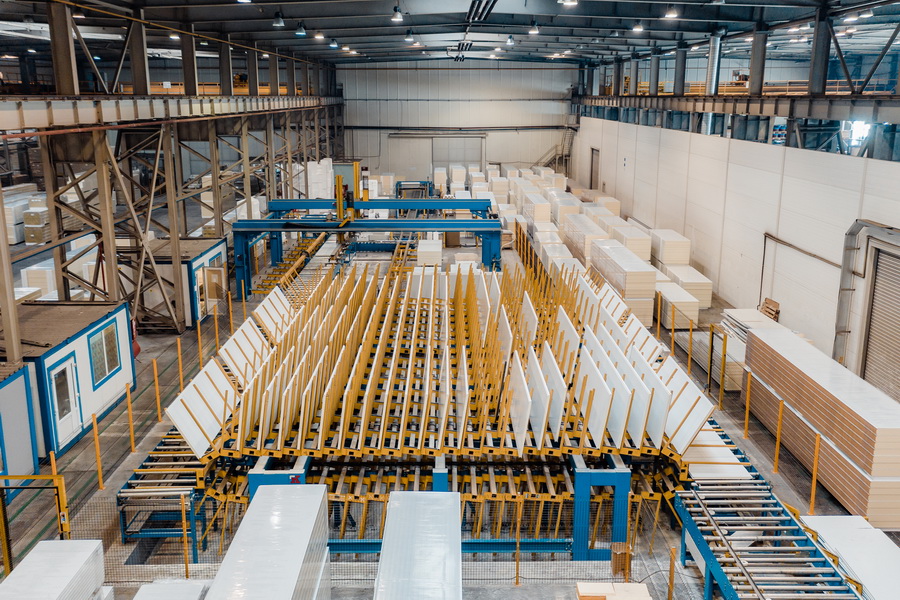

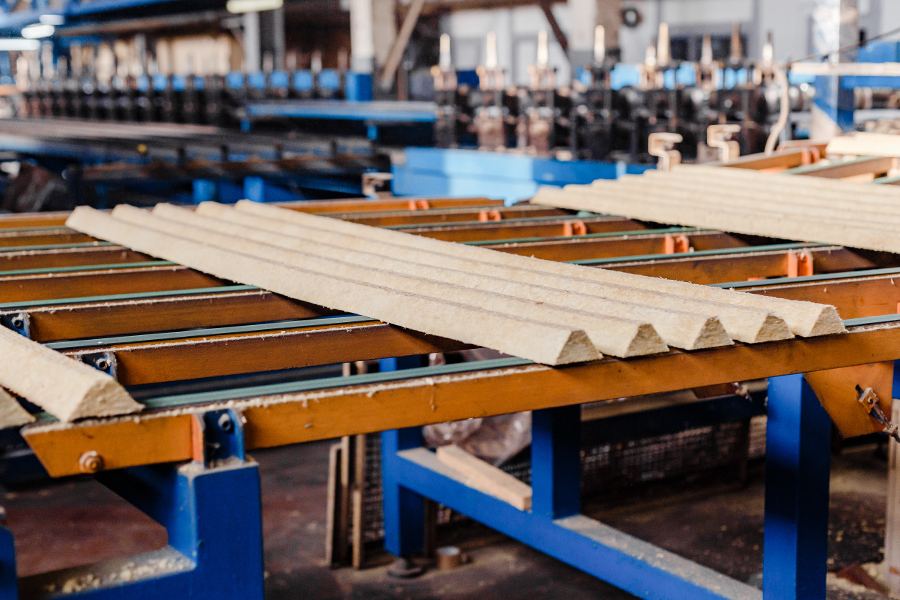

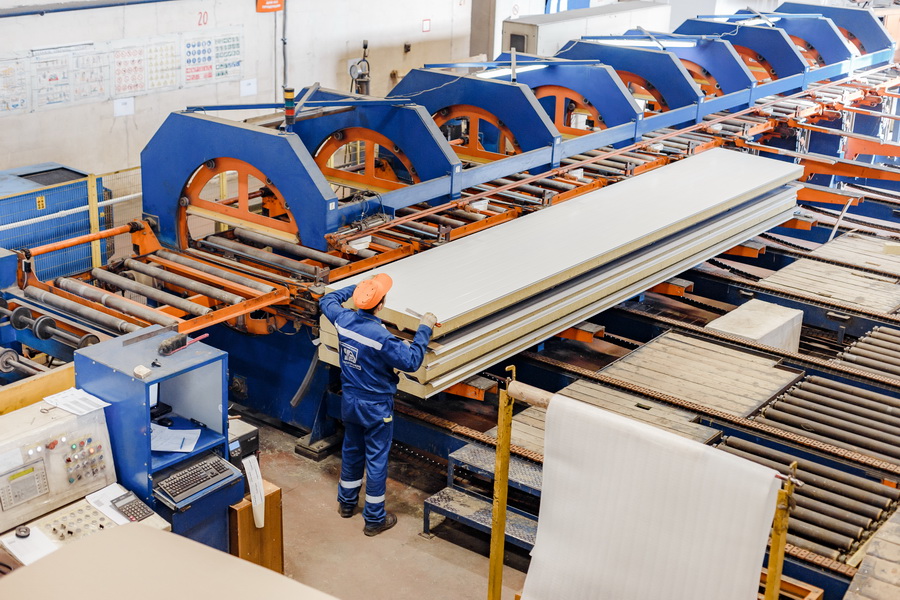

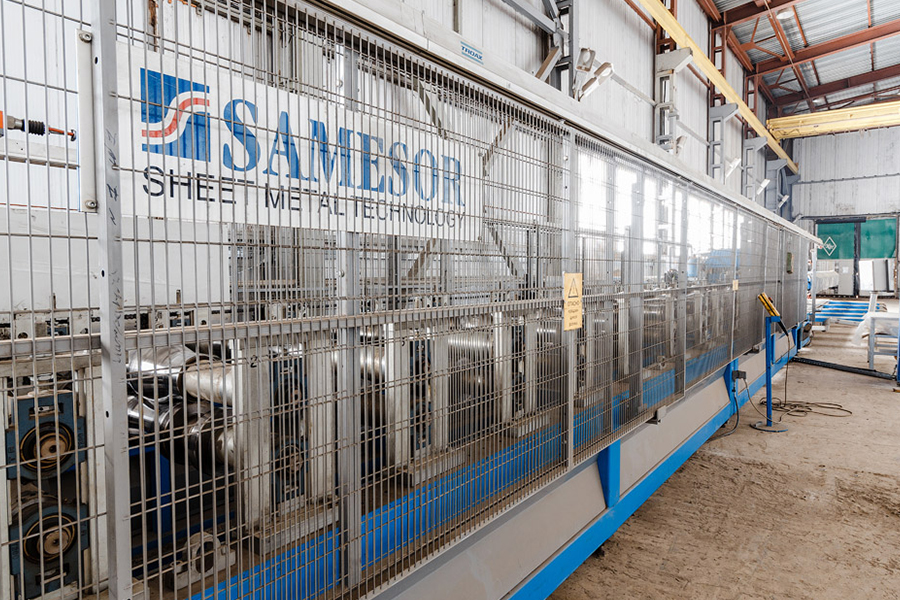

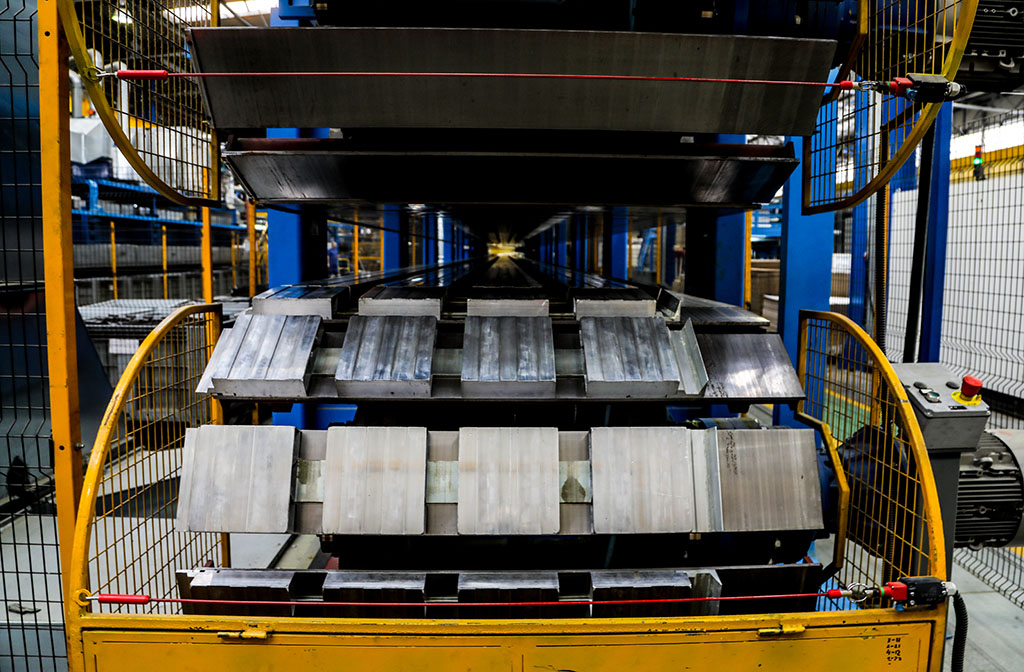

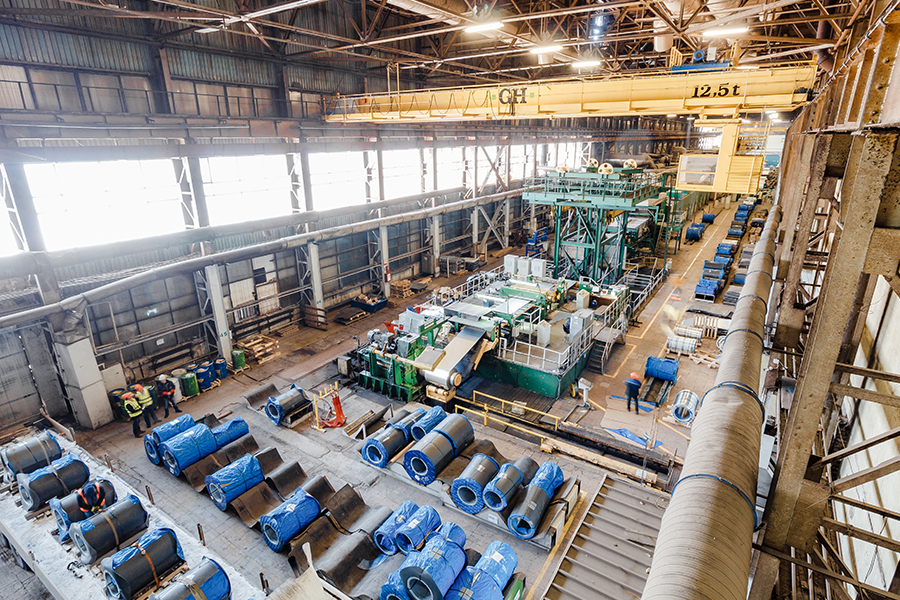

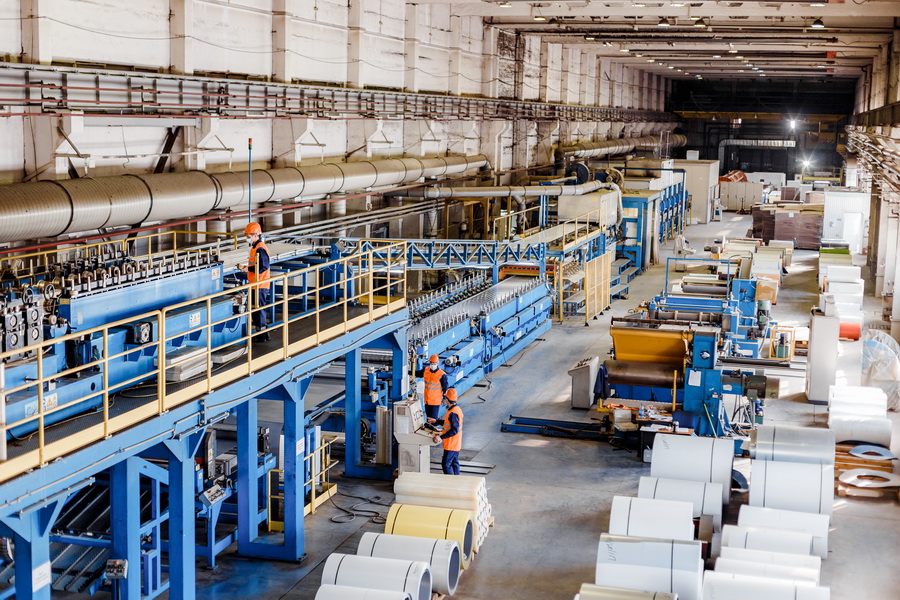

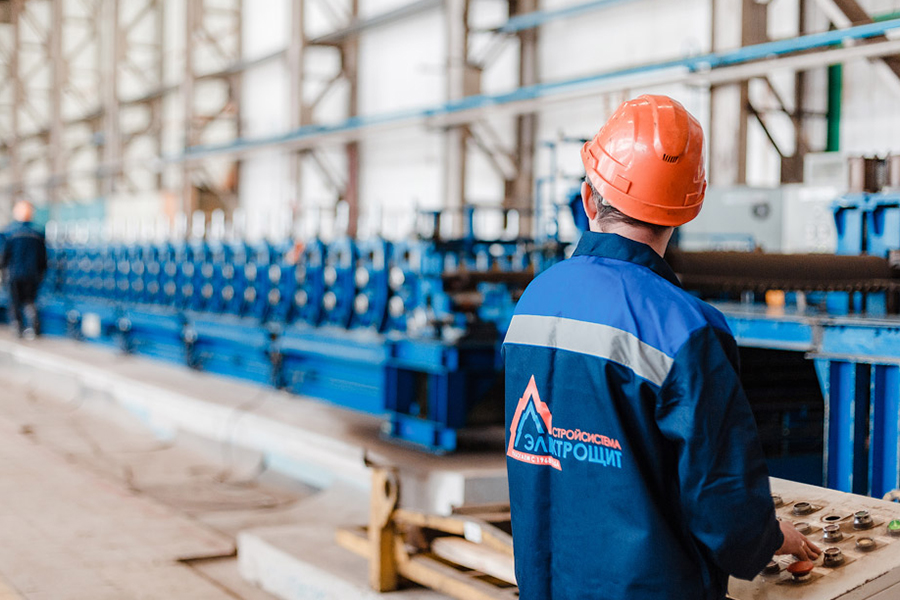

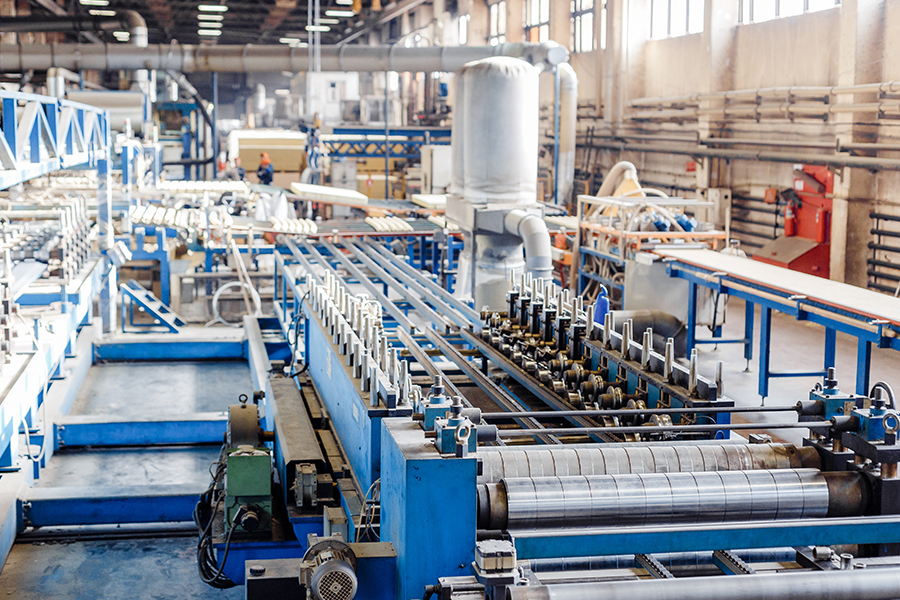

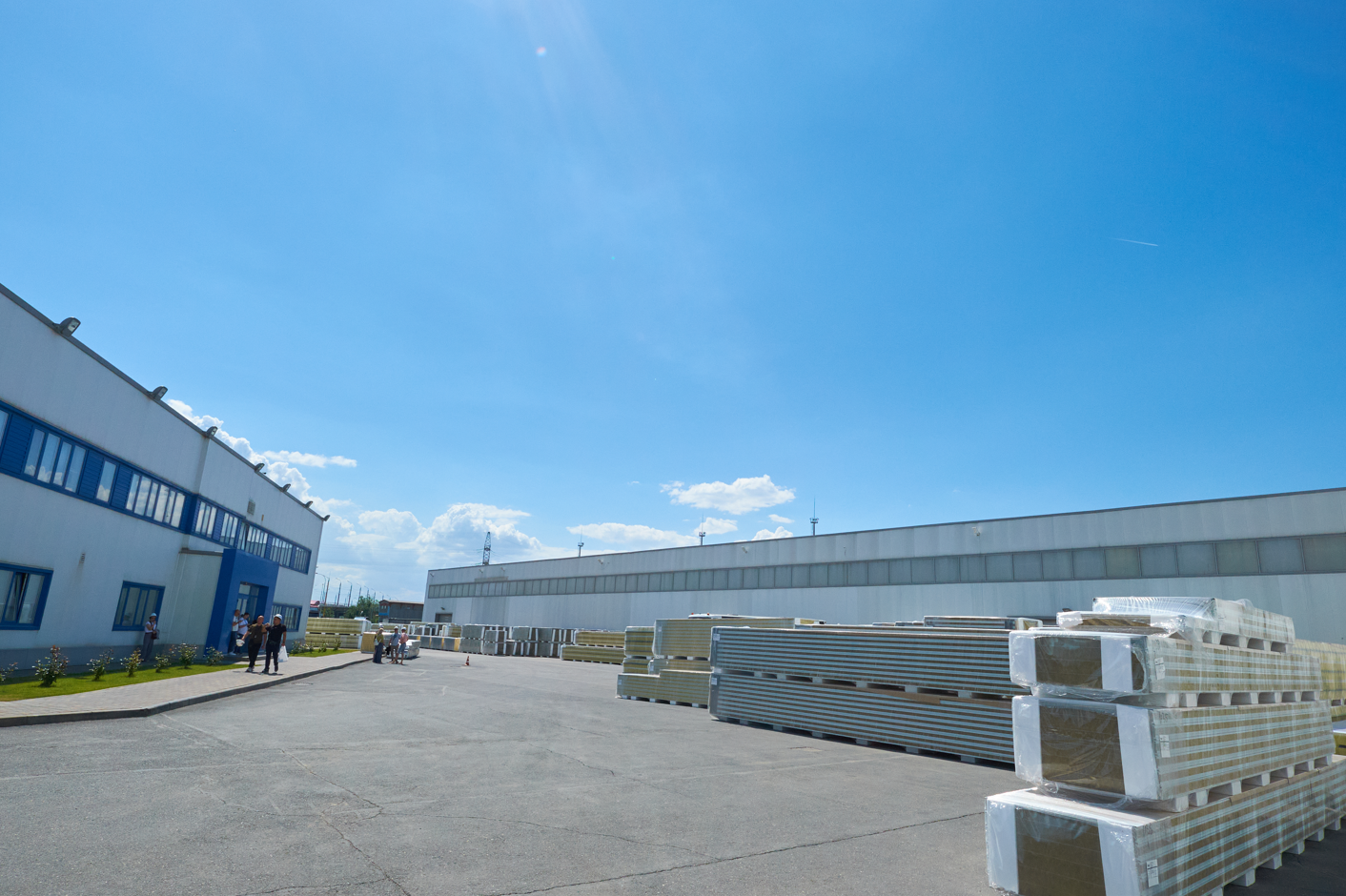

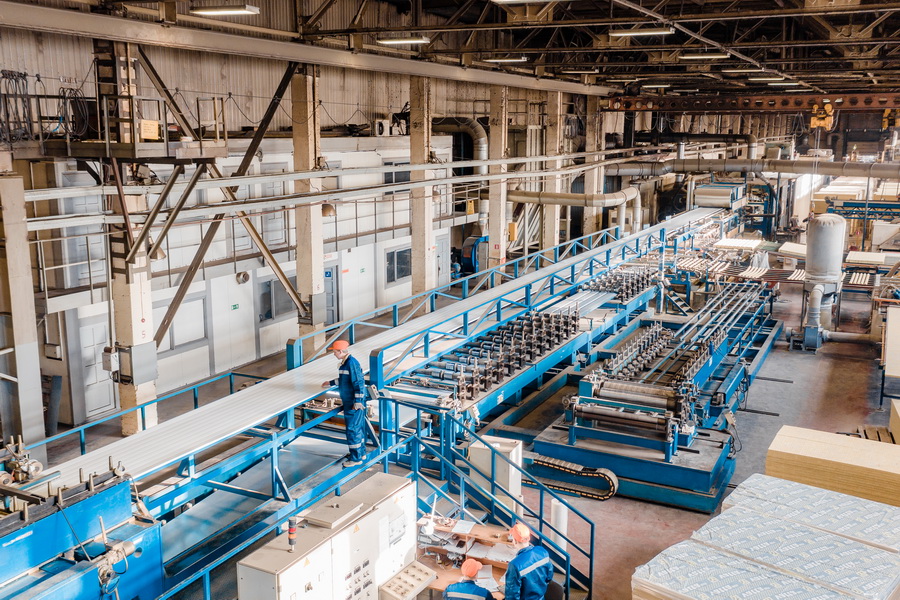

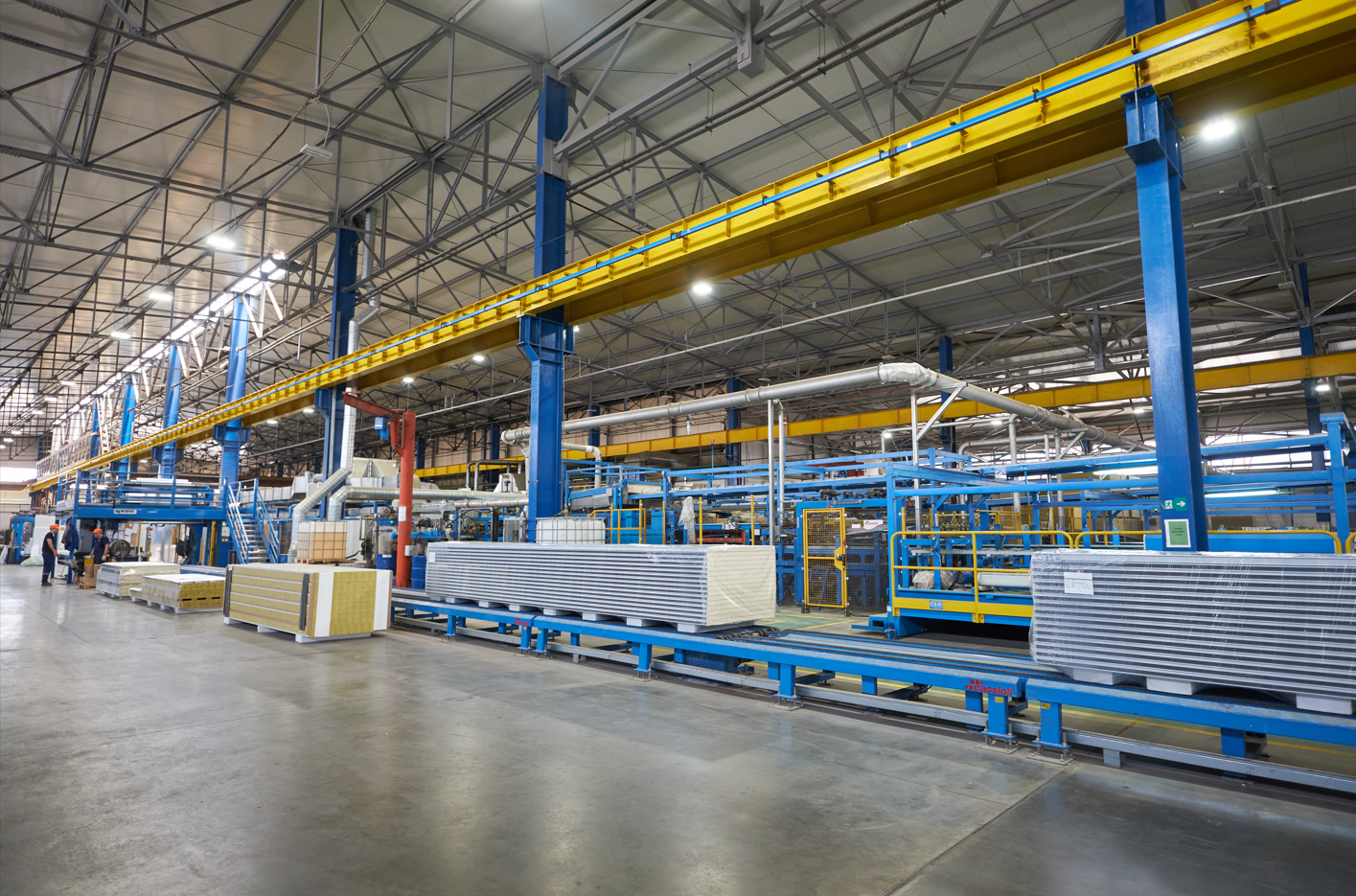

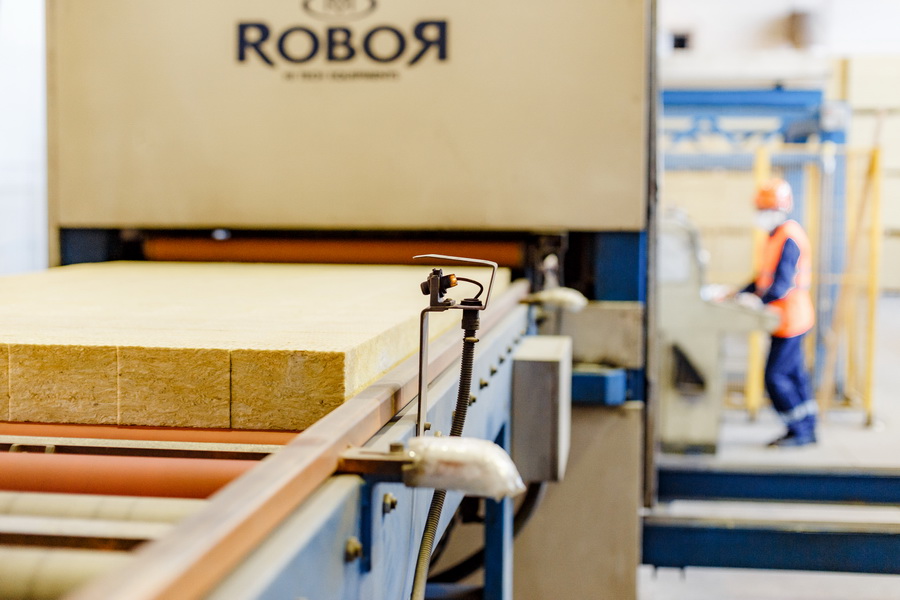

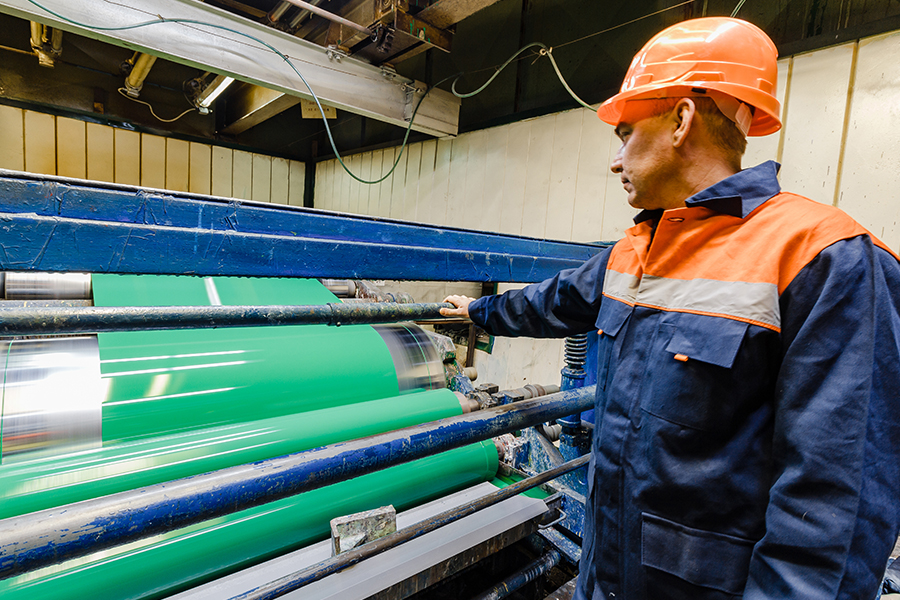

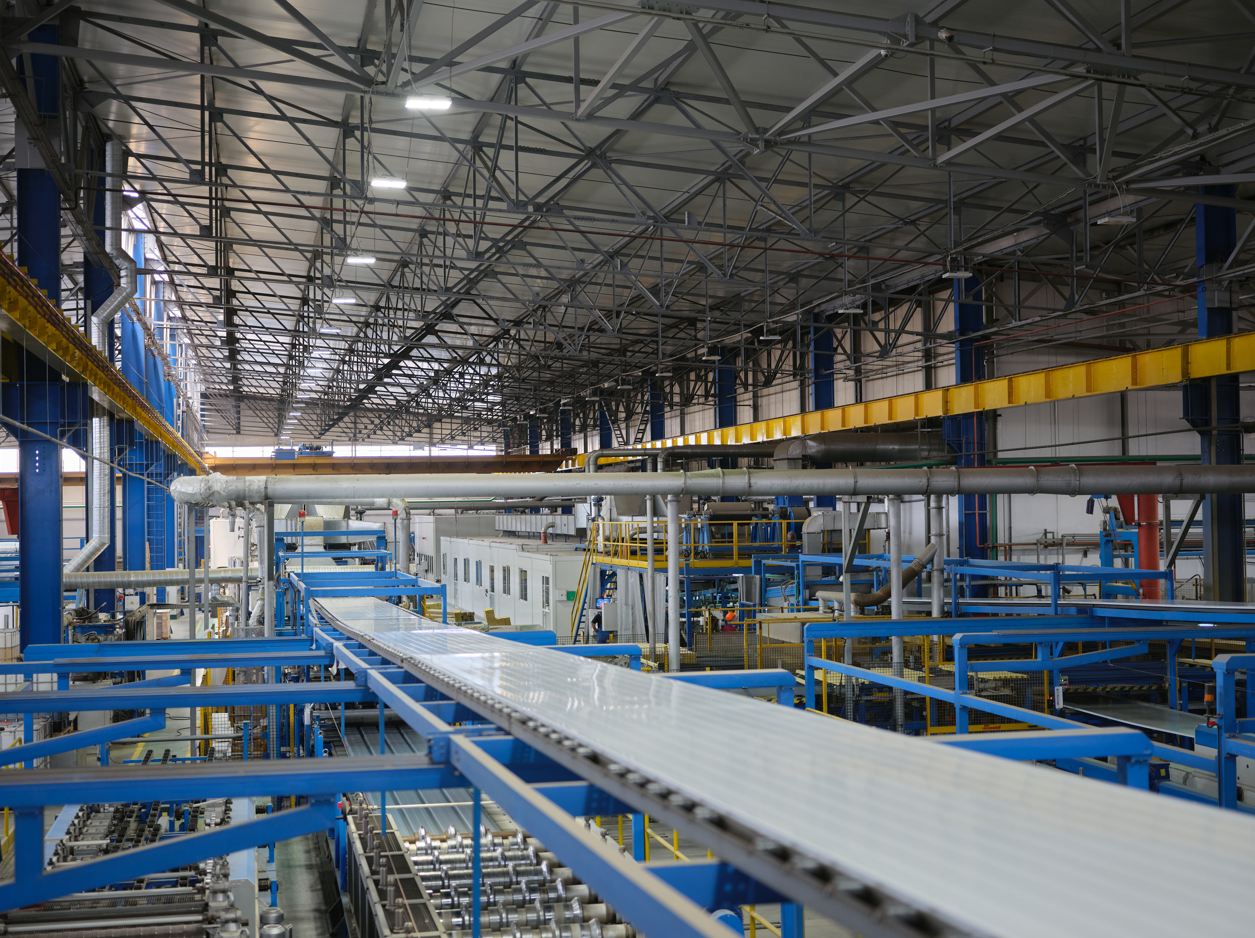

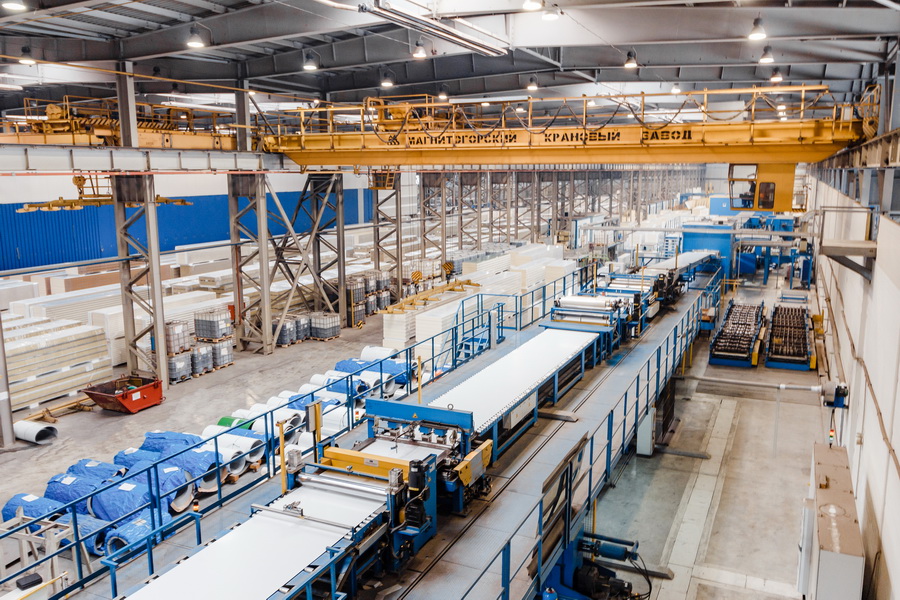

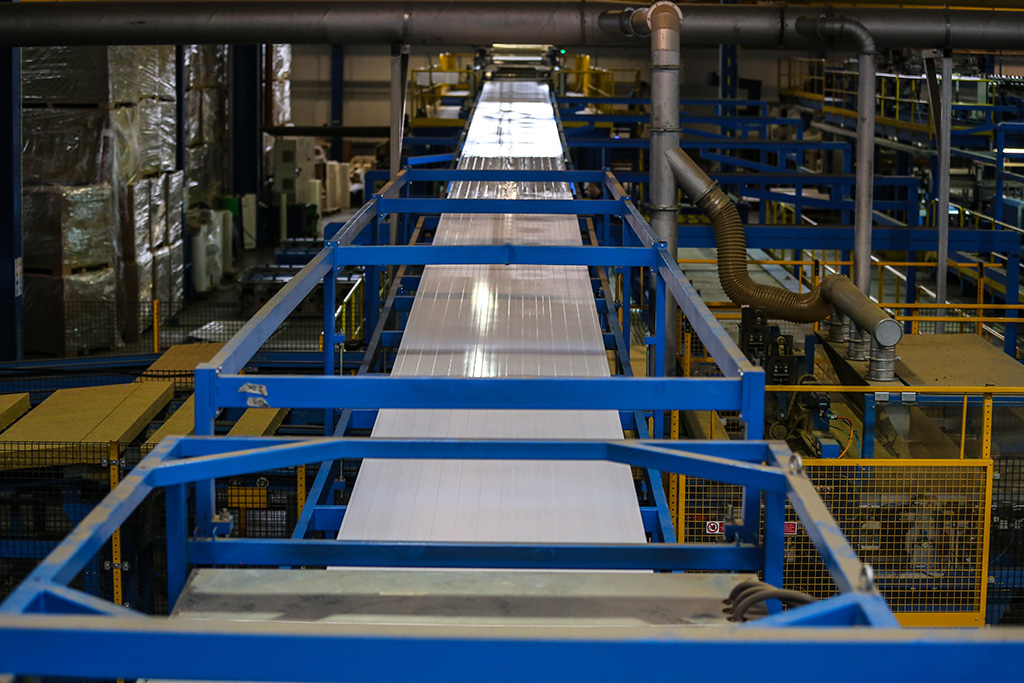

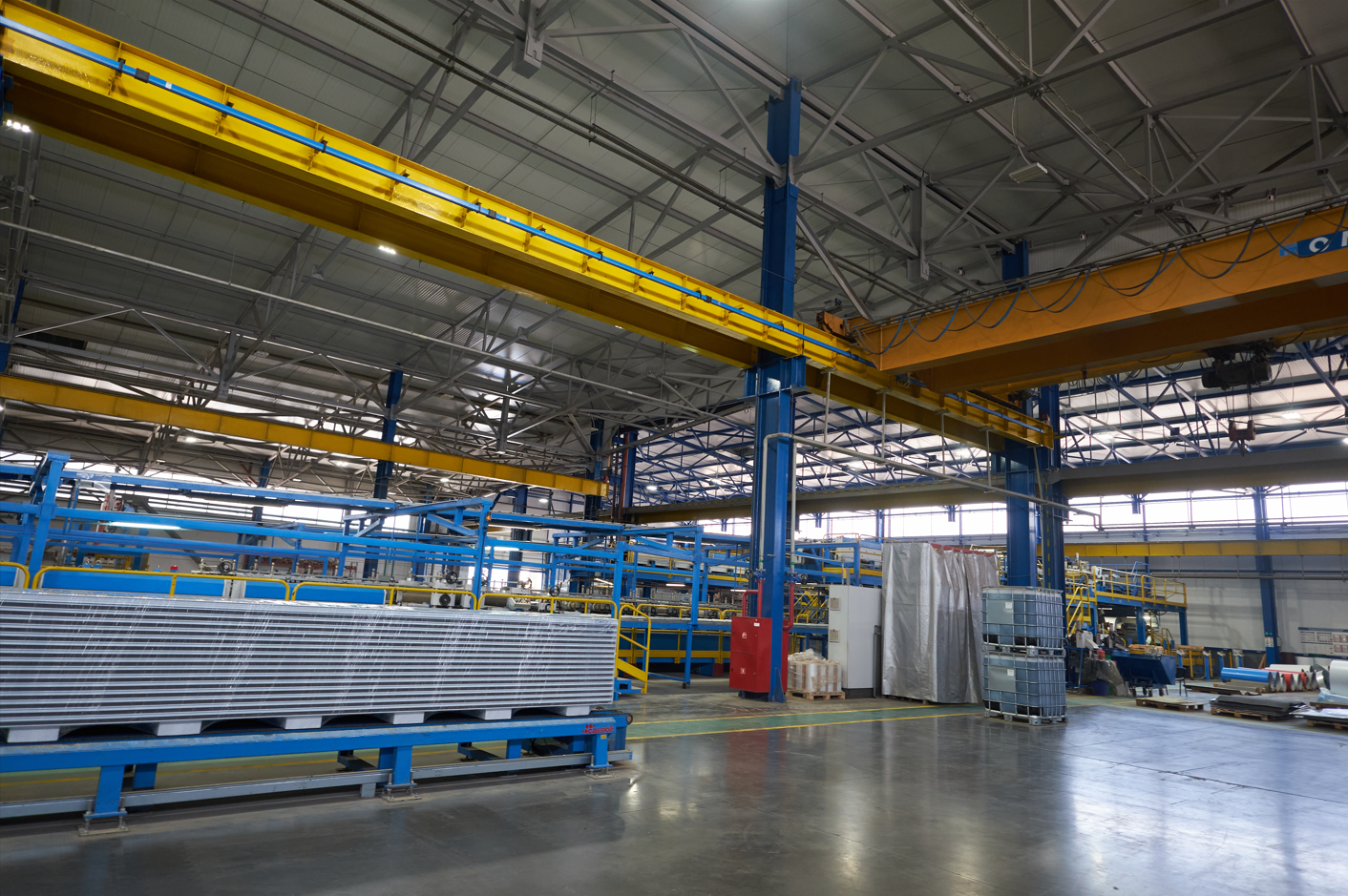

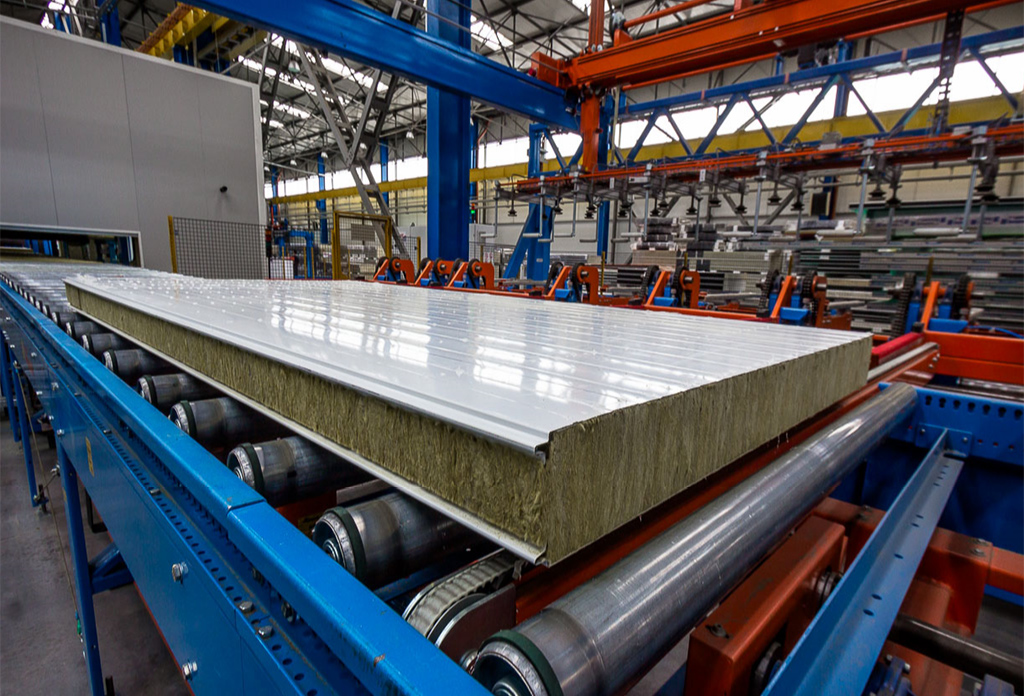

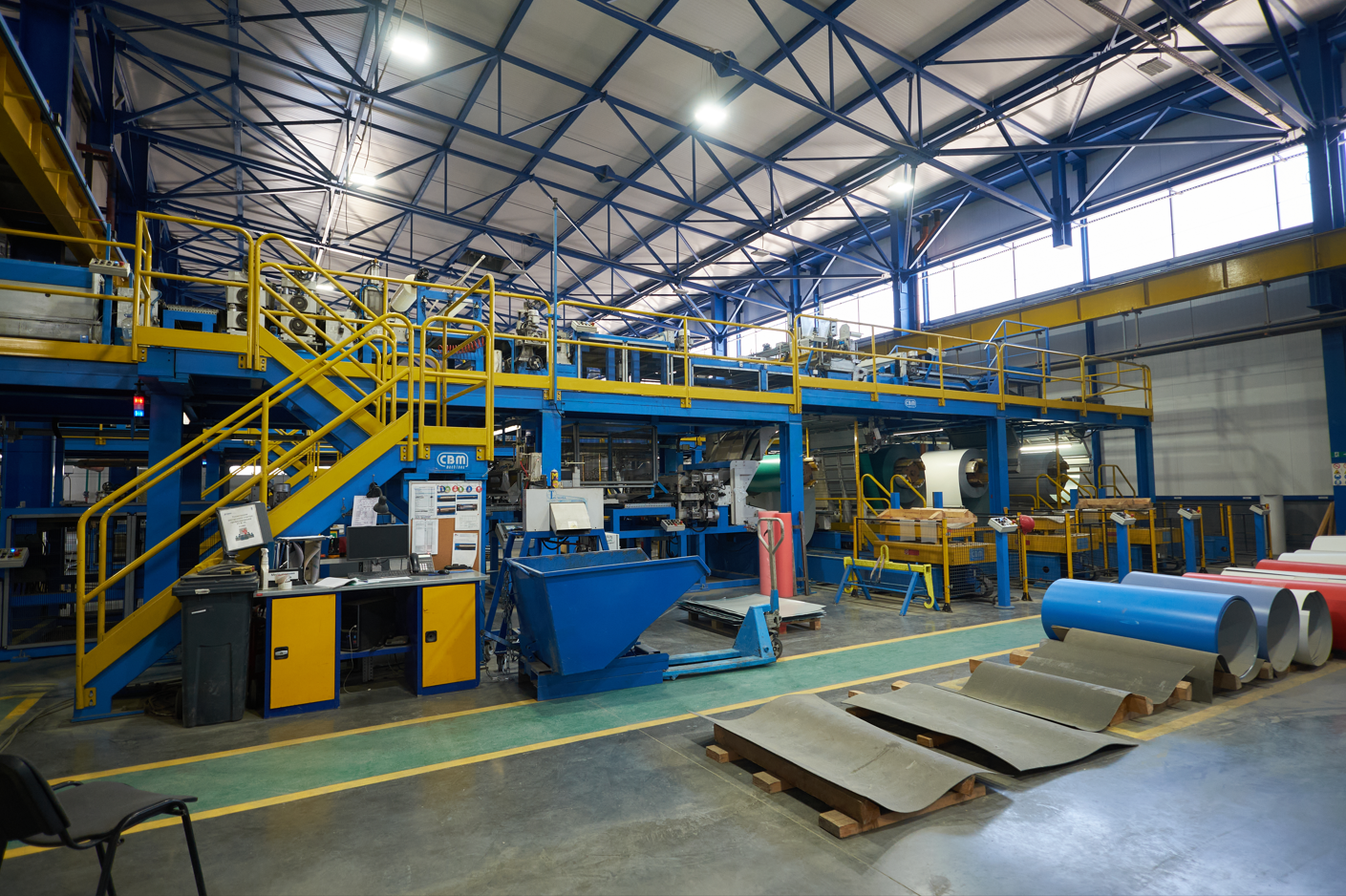

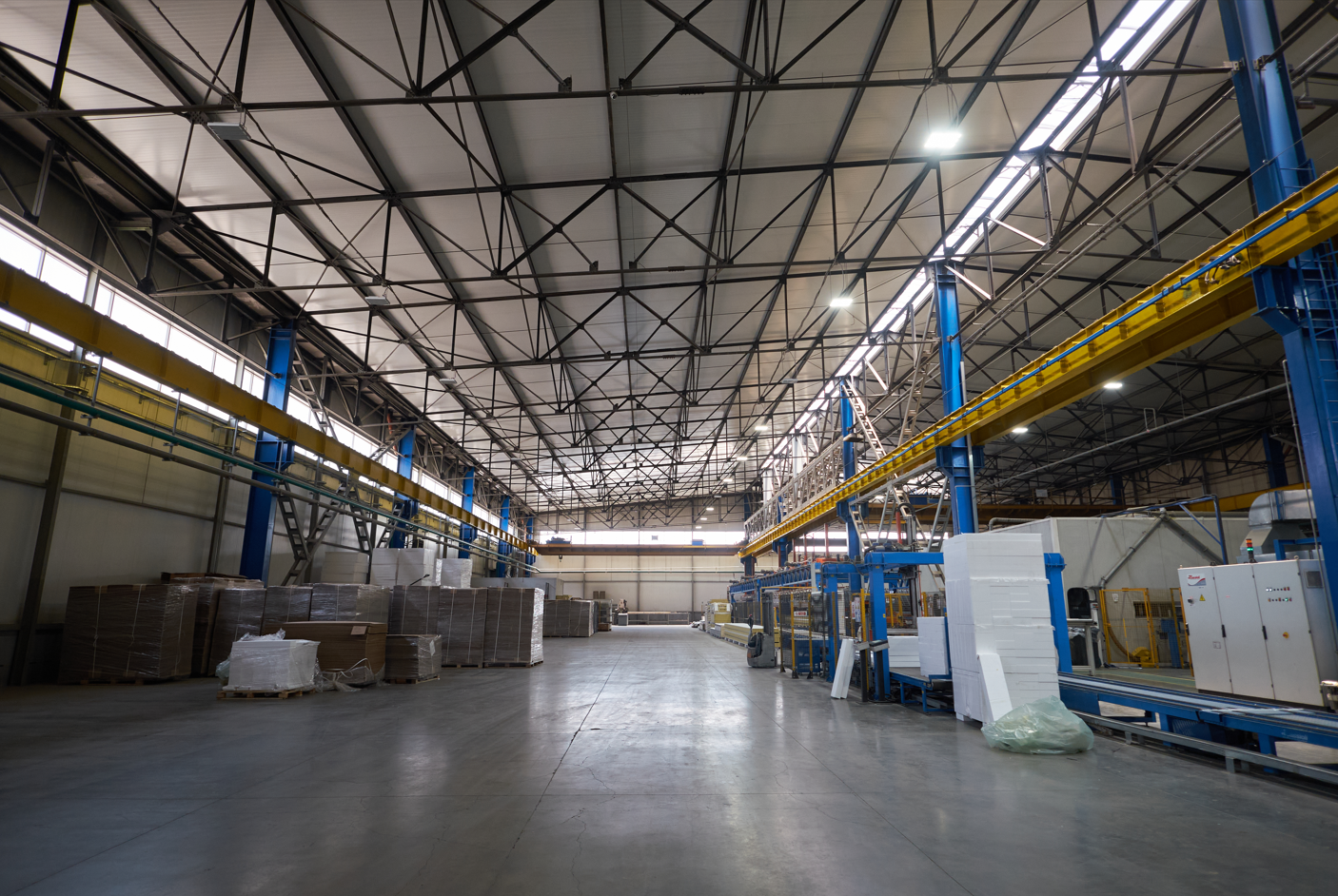

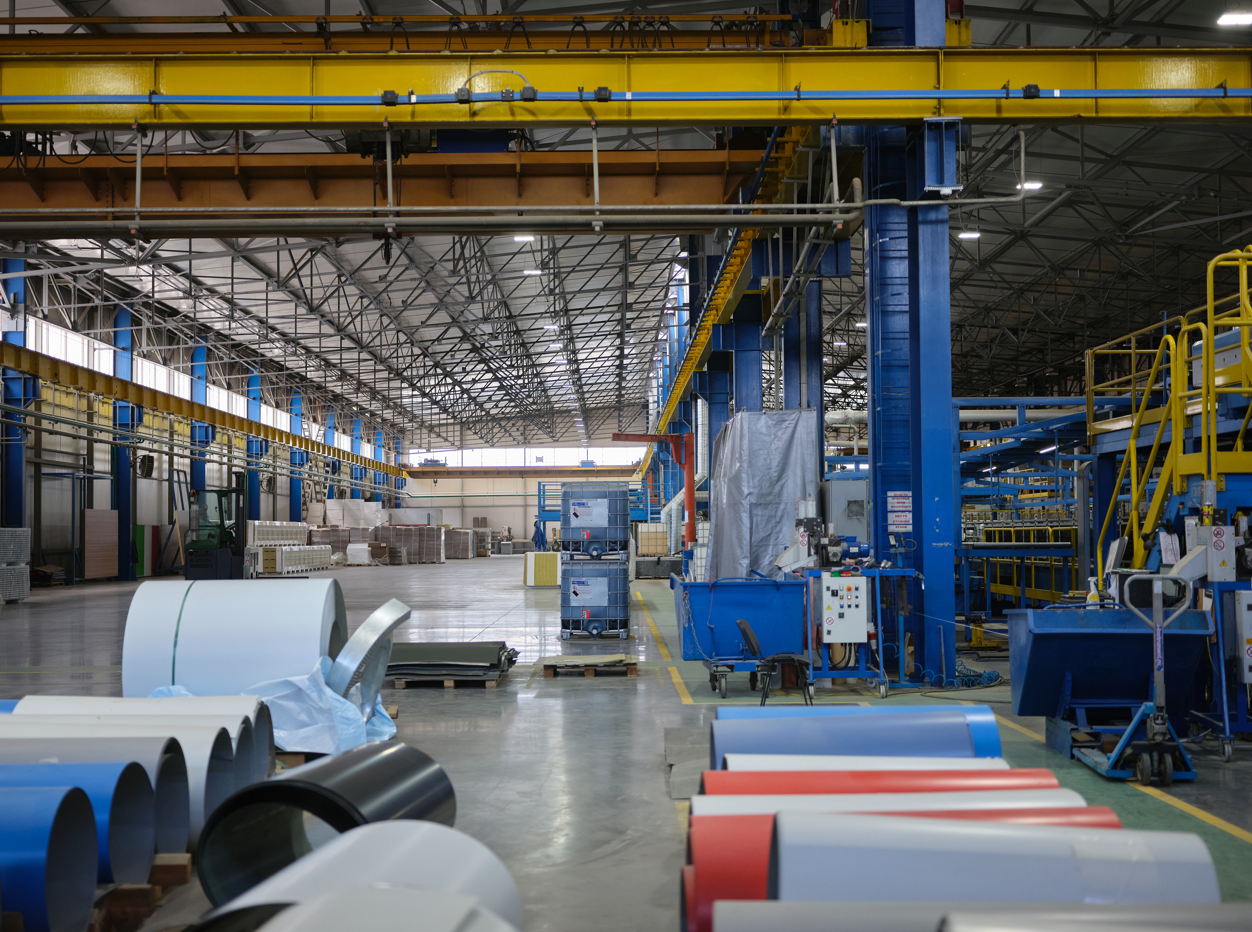

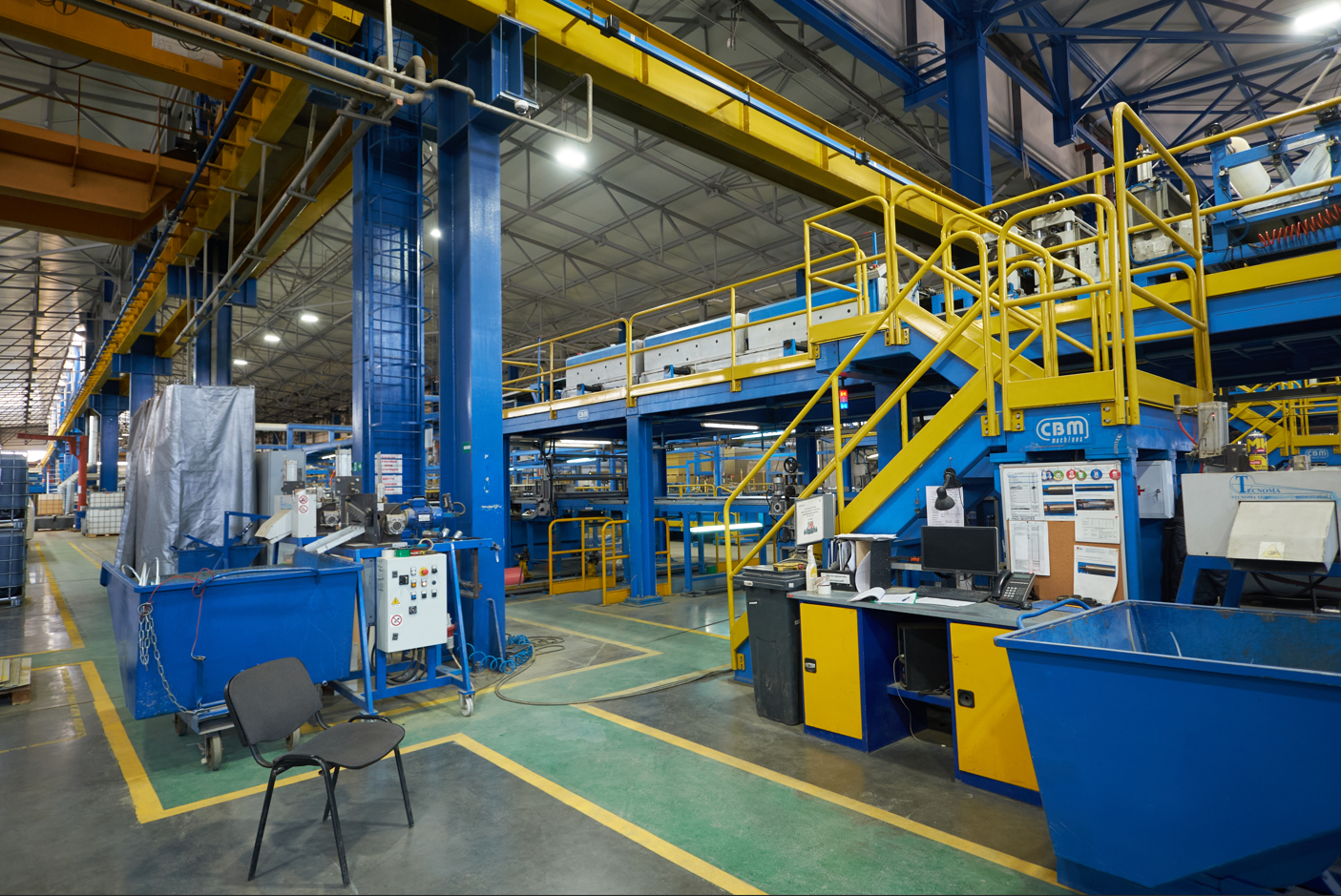

С деловым визитом в форме экскурсии сотрудники ООО «Развитие» посетили производственные площадки завода «Teplant» в г. Самара и Самарской области. Так у нас появилась возможность ознакомиться со всеми процессами производства сэндвич-панелей. На производстве представлены ведущие мировые производители оборудования - линия окраски рулонной оцинкованной стали REDMAN (Англия), линия по производству сэндвич-панелей МВУ Robor S.r.l. (Италия), линия по производству сэндвич-панелей ПИР HENNECKE (Германия) и многое другое.

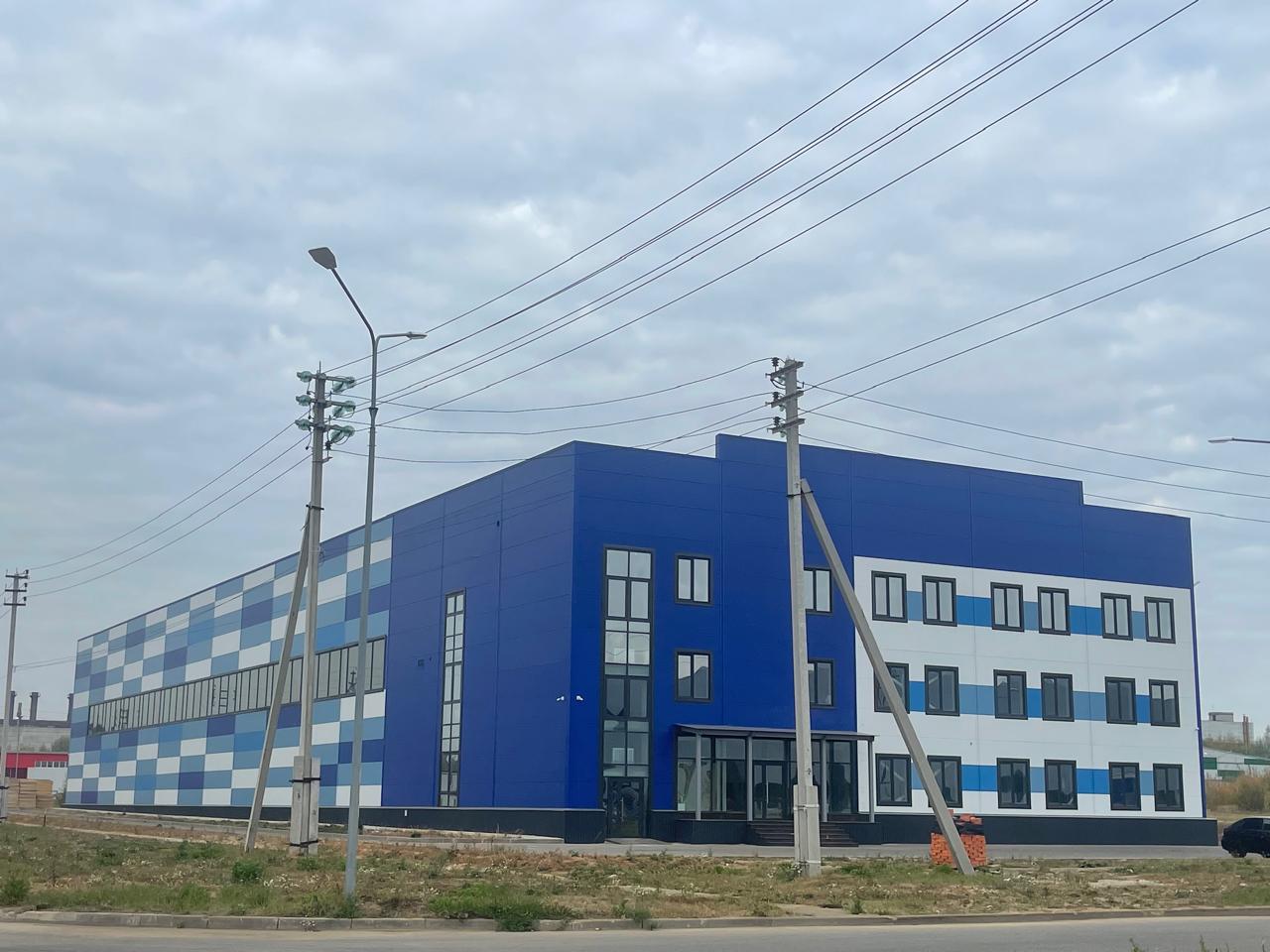

В торжественной церемонии открытия телятника приняли участие Глава Чувашии Олег Николаев, заместитель председателя Кабинета Министров – министр сельского хозяйства Сергей Артамонов, глава Ядринского муниципального округа Станислав Трофимов, а также представители ООО «Развитие».

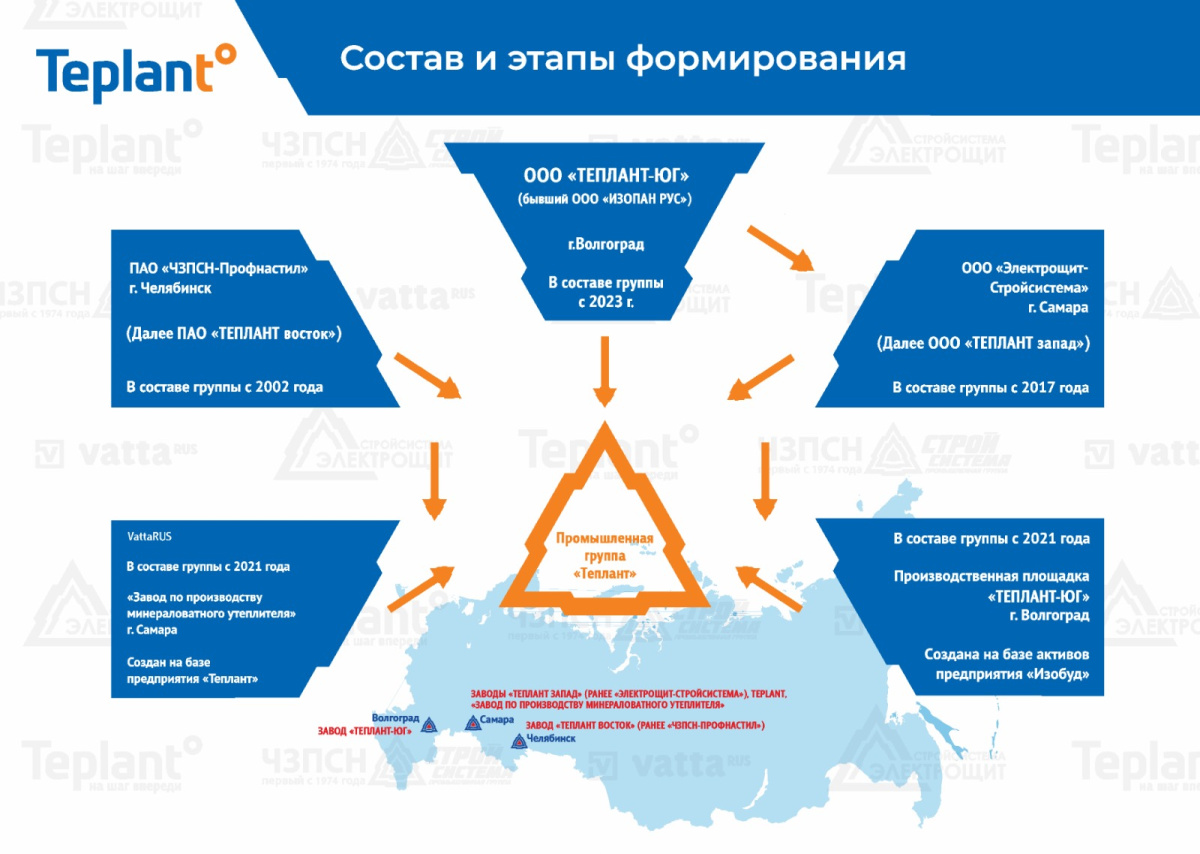

В ходе сотрудничества ООО "Развитие" зарекомендовала себя в качестве надежного партнера, представляющего фирменную продукцию заводов Промышленной группы «Стройсистема»: ООО «Электрощит-Стройсистема», ПАО «ЧЗПСН-Профнастил», «Теплант», «VattaRus» на территории Чувашской Республики.
